色综合婷婷,国色天香av,一区二区少妇

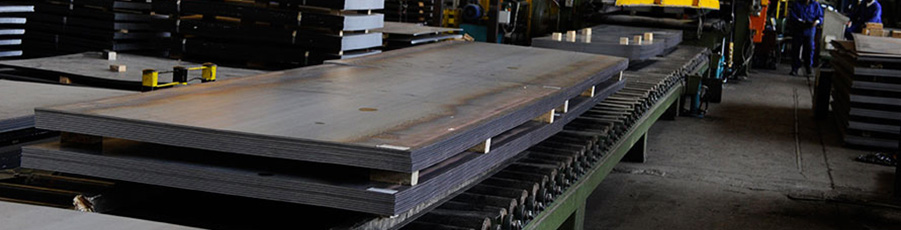

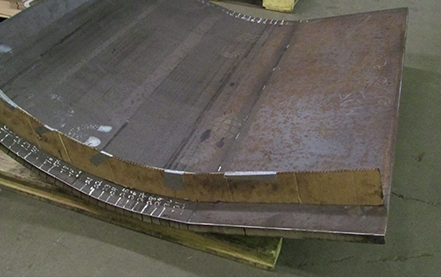

熱軋鋼板通常比冷軋鋼板需要更少的工序，因而成本更低。但由於熱軋鋼板可以在室溫下冷卻，它不受淬火或加工硬化過程中產生的內應力的影響。熱軋鋼板可通過以下特征識別：
1、鱗片狀的表面——極端溫度下的冷卻殘留
2、由於收縮和不太精確的加工，板材和棒材的邊角略圓
3、輕微變形——冷卻可能形成輕度接近梯形的形狀，而不是完美的直角。

相對鋼等級

S235 JR, S235 JRG2, S235 J0, S235 J2,
S275 JR, S275 J0, S275 J2,
S355 JR, S355 J0, S355 J2, S355 J2G3, S355 J2G4, S355 K2, S 355 K2G3, S355 K2G4 Q235, Q355

S355 J0：結構等級S，最小屈服強度355N/mm2, J0牌號確認了鋼通過了在0℃、27J下的縱向夏比V型缺口衝擊試驗。

S355 J0+AR：結構等級S，同樣具有355N/mm2的屈服強度，但以軋制的形式提供。

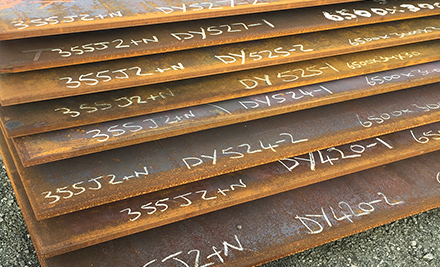

S355 J0+N：結構等級S，同樣具有355N/mm2的屈服強度，但在正火狀態下提供。

S355廣泛應用於結構工程和建築行業，S355 J0結構鋼和海洋用鋼板的可加工性與低碳鋼相似，還具有優異的焊接性和良好的抗衝擊性。
Q235鋼板具有良好的塑性、韌性、焊接性以及一定的強度，具有良好的冷彎性能。
Q355鋼板具有良好的力學性能、焊接性能、冷熱加工性能和耐腐蝕性能，可用於製造船舶、鍋爐、橋樑等荷載較高的焊接結構。

板材規格

厚度	寬度	長度	標準	技術
1~200mm	1000~1500mm	1000~12000mm	EN 10025-2:2004	熱軋

化學成分

等級	化學成分不大於 Max.(%)
等級	C	Si	Mn	P	S
Q235A	0.22	0.35	1.4	0.045	0.050
Q235B	0.20	0.35	1.4	0.045	0.045
Q235C	0.17	0.35	1.4	0.040	0.040
Q235D	0.17	0.35	1.4	0.035	0.035
Q355A	0.20	0.5	1.7	0.035	0.035
Q355B	0.20	0.5	1.7	0.035	0.035
Q355C	0.20	0.5	1.7	0.030	0.030
Q355D	0.18	0.5	1.7	0.030	0.025
Q355E	0.18	0.5	1.7	0.025	0.020

等級	化學成分不大於 Max.(%)
	C			Si	Mn	P	S	N	Cu
	t≤16	16<t≤40	t>40	Si	Mn	P	S	N	Cu
S275 JR	0.21	0.21	0.22	N/A	1.5	0.035	0.035	0.012	0.55
S275 J0	0.18	0.18	0.18	N/A	1.5	0.030	0.030	0.012	0.55
S275 J2	0.18	0.18	0.18	N/A	1.5	0.025	0.025	N/A	0.55
S355 JR	0.24	0.24	0.24	0.55	1.6	0.035	0.035	0.012	0.55
S355 J0	0.20	0.20	0.22	0.55	1.6	0.030	0.030	0.012	0.55
S355 J2	0.20	0.20	0.22	0.55	1.6	0.025	0.025	N/A	0.55
S450 J0	0.20	0.20	0.22	0.55	1.7	0.030	0.030	0.025	0.55

機械性能

等級	屈服強度不少於 Min.（N/mm2）			抗拉強度（N/mm2）	延伸率不少於 Min.（N/mm2）			衝擊試驗
等級	t≤16	16<t≤40	40<t≤60	抗拉強度（N/mm2）	t≤40	40<t≤60	60<t≤100	溫度（℃）	能量 Min.（J）
Q235A	235	225	215	375~500	26	25	24	N/A	N/A
Q235B	235	225	215	375~500	26	25	24	20	27
Q235C	235	225	215	375~500	26	25	24	0	27
Q235D	235	225	215	375~500	26	25	24	-20	27
Q355A	355	335	325	470~630	20	19	19	N/A	N/A
Q355B	355	335	325	470~630	20	19	19	20	34
Q355C	355	335	325	470~630	21	20	20	0	34
Q355D	355	335	325	470~630	21	20	20	-20	34
Q355E	355	335	325	470~630	21	20	20	-40	34

厚度 t=16時：

等級	屈服強度不少於 Min.（N/mm2）			抗拉強度（N/mm2）	延伸率不少於 Min.（N/mm2）			衝擊試驗
等級	t≤16	16<t≤40	40<t≤60	抗拉強度（N/mm2）	t≤40	40<t≤60	60<t≤100	溫度（℃）	能量 Min.（J）
Q235A	235	225	215	375~500	26	25	24	N/A	N/A
Q235B	235	225	215	375~500	26	25	24	20	27
Q235C	235	225	215	375~500	26	25	24	0	27
Q235D	235	225	215	375~500	26	25	24	-20	27
Q355A	355	335	325	470~630	20	19	19	N/A	N/A
Q355B	355	335	325	470~630	20	19	19	20	34
Q355C	355	335	325	470~630	21	20	20	0	34
Q355D	355	335	325	470~630	21	20	20	-20	34
Q355E	355	335	325	470~630	21	20	20	-40	34

工程業績

工程名稱	施工時間/工程量	主要工程內容	主要工程內容
青山道葵涌行人天橋近港鐵大窩口站B出口項目	2021.07 — 至今 80T	天橋、平臺、樓梯、自動扶梯槽、蓋板製作及安裝	路政署興富工程有限公司
中電電纜和通信管道用臨時橋項目	2021.04 — 2021.05 580T	鋼結構鐵橋製作及安裝	香港機場管理局榮利建築有限公司
AGL樁承臺工程臨時鋼平臺	2021.03 — 2021.04 167T	鋼平臺製作	香港機場管理局冠富工程有限公司
香港機場 C18W10 人行天橋項目	2020.09 — 至今 600T	鋼結構製造及安裝	合創建(香港)有限公司香港機場管理局
屯門至赤鱲角連接路電線井蓋，重型沙井蓋項目	2020.07 — 至今 200PCS	鋼結構製造及安裝	Dragages—Bouygues Joint Venture 路政署
搬遷沙田污水處理廠往巖洞工地開拓及連接隧道建造工程	2020.03 — 2020.07 50PCS	耐候鋼、鐵器工程、中電火牛房、鋼結構工程、閘門、五金冷貨	順盛建設工程有限公司中國建築聯營

聯繫我們獲取更多信息

香港煌商佑鋼結構有限公司
Email: king@ulsteel.com 　　WhatsApp: +852-65561469 　　WeChat: +852-65561469

相關產品

黄总AV一1I久9在线I亚洲欧美肥逼一区二区Iwww插插I国产一性一爱一乱一交I亚洲wumaI91在线资源I国语黄色片I91丨九色丨丝袜
